中華DDSの実験
最初に入手したDDS基板の回路図及び部品配置です。

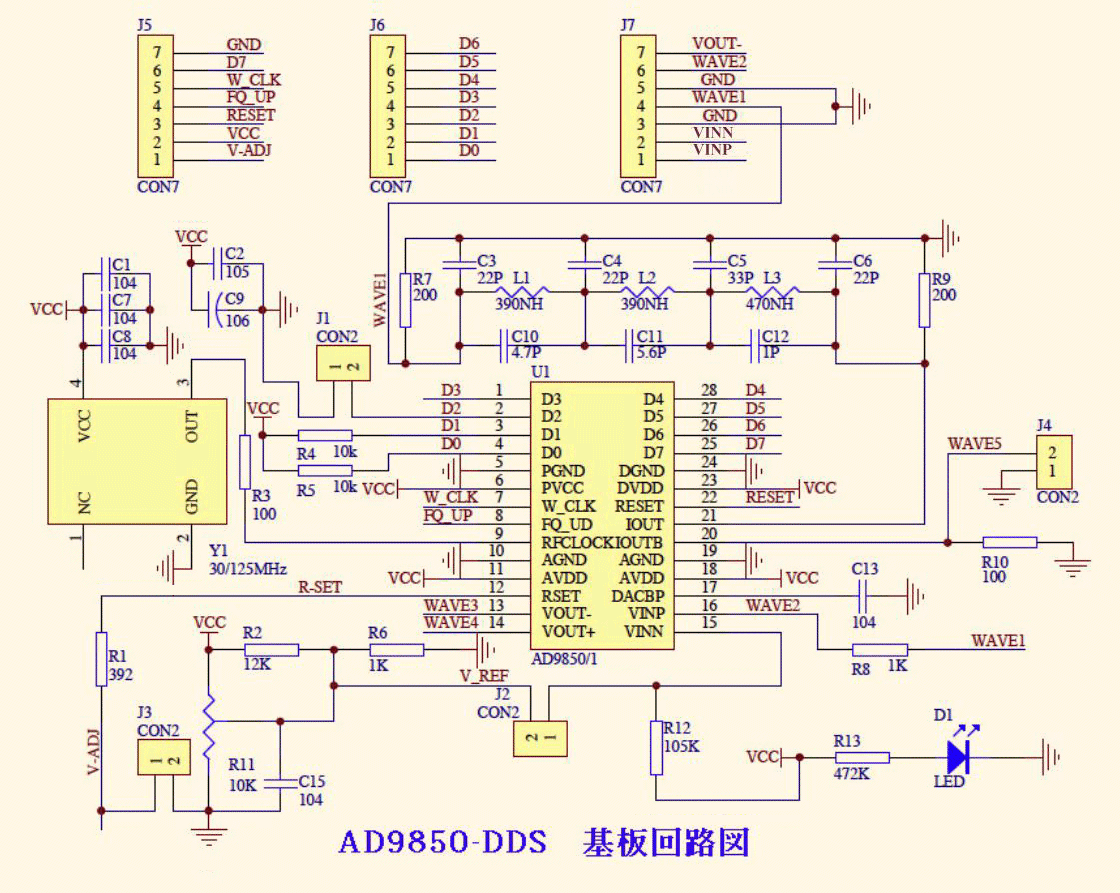

AD9850モジュールの内部回路図です。
販売店からダウンロードしてきた物はいくつか間違いがあったので気が付いた範囲で修正しています。

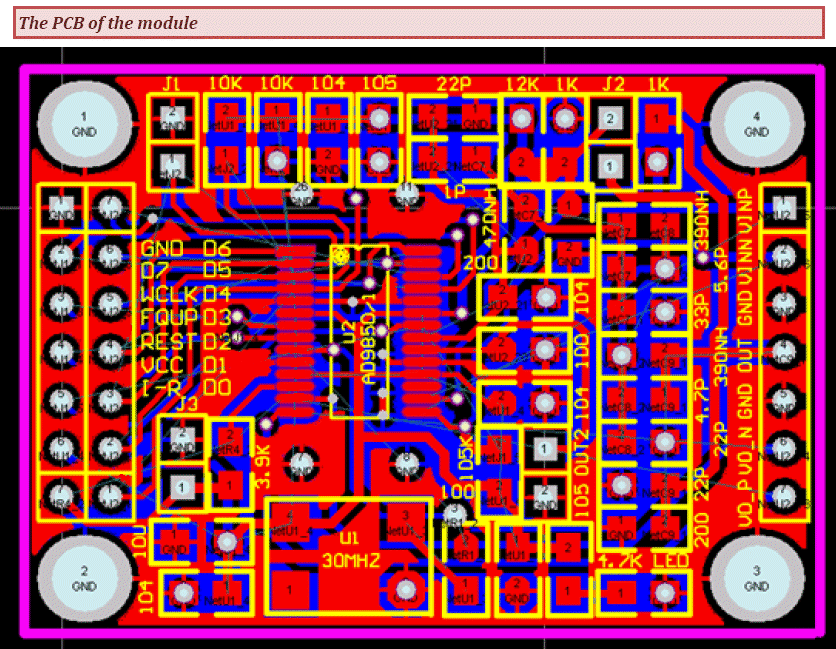

部品のレイアウトです。
モジュールはそのままでは使いにくいのでテスト用基板に実装して動作させます。

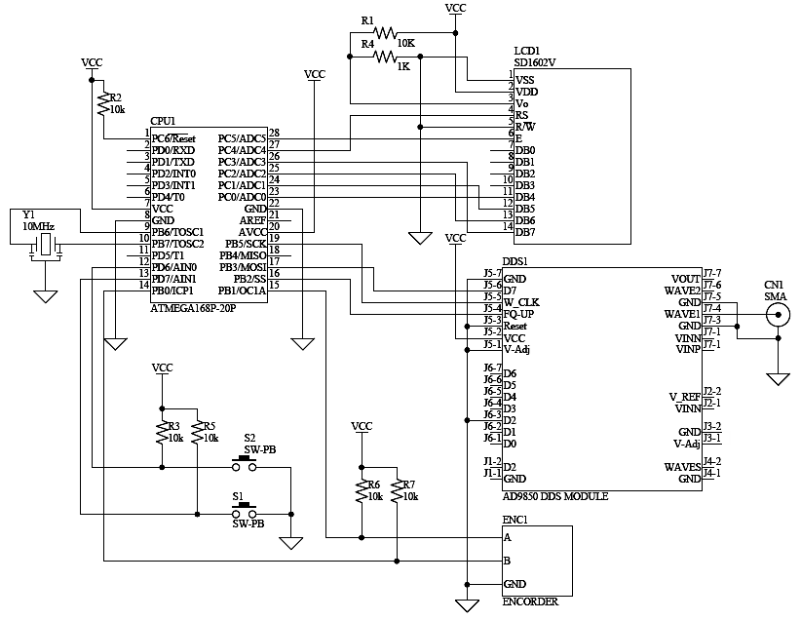

DDSモジュール動作テスト用基板の回路図です。
この回路では基板上のジャンパーは全てオープンで使用します。
とりあえずまだ動作確認だけなので周波数設定用のロータリーエンコーダーと若干のスイッチ
及び液晶表示器だけ実装しています。

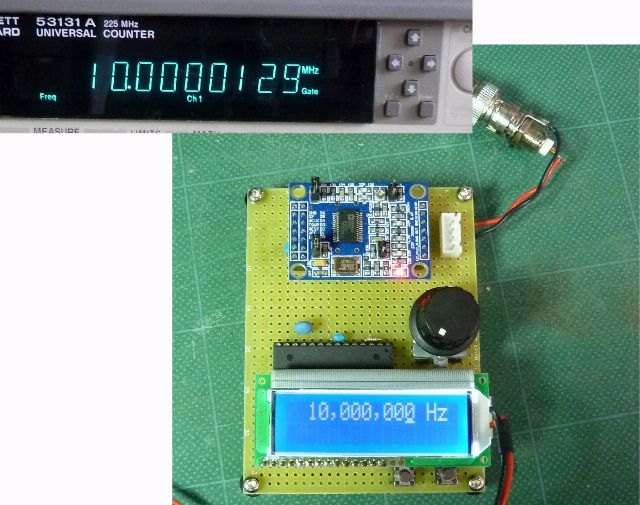

上の回路で動作中のDDSボードです。
出力周波数の誤差は水晶発振器にTCXOでなく普通の発振器を使っているせいです。
この誤差はあとでソフトで補正します。
