デジタルノギス用表示器の製作

某オークションでデジタルノギスをたくさん入手しましたので専用の表示器を作ってみました。

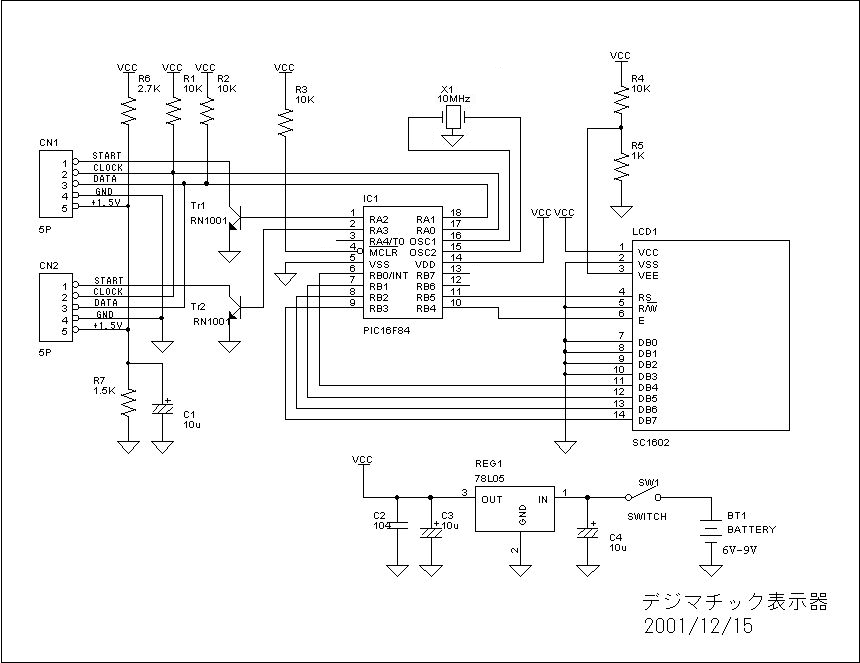

回路図です。クリックすると大きくなります。

　ＸＹ２軸にも対応できるように回路は製作していますが今のところ１軸対応のソフトが入っています。
　表示器が２行なので２軸までにしていますが少し工夫すれば回路的には何軸でも可能です。(ただし少し遅くなる)
　２軸対応ソフトは一応できているのですが若干問題点があり現在保留中です。

　完成したときはプリント基板化してミニフライスのスケール代わりに使用する事を企んでいます。

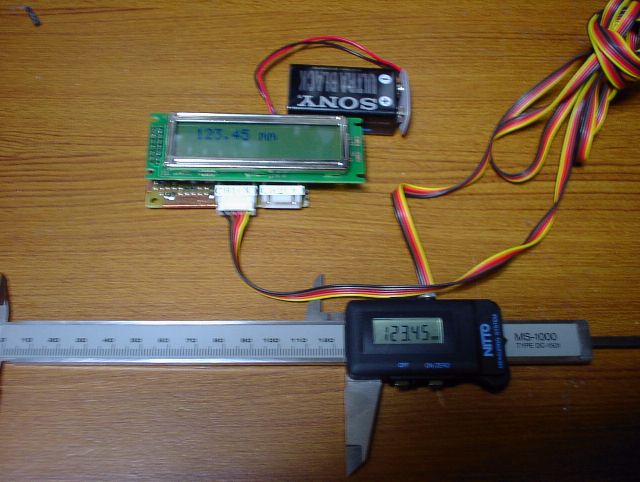

　対応機種は現在写真に写っているものでしか確認できていません。メーカーはＮＩＴＴＯと書いてあります。

　たぶん入手したときミツトヨのケースにはいっており内部はミツトヨ製だと思うのでミツトヨの他の機種でも
　少し改造すれば対応可能と思います。

　

　ミツトヨ製のノギスを借りることができましたので内緒でちょっと試してみました

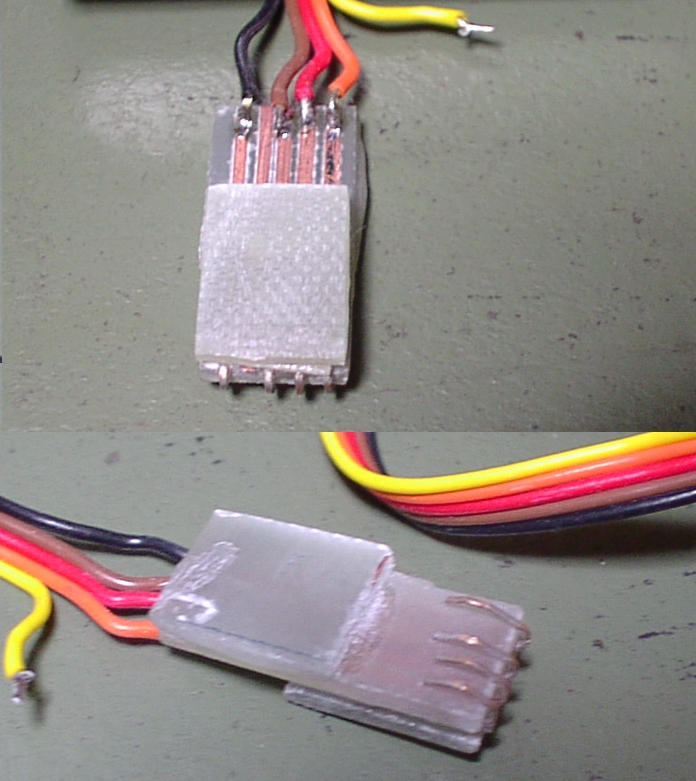

　接続用のプラグが無いのでガラスエポキシ基板の切れ端でこのようなものを作りました。
　電極はICソケットのピンを使用しました。
　電線が１本余っているのは電源供給用です。(上のものは電池のスペースが無いので表示器からDC1.5Vを供給しています。)

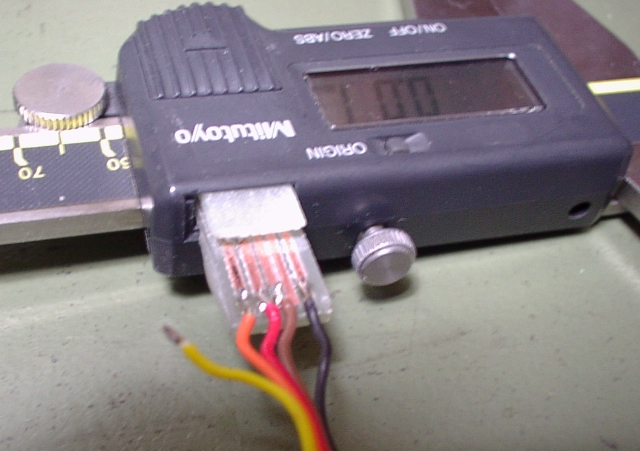

　ノギスに装着したところです。

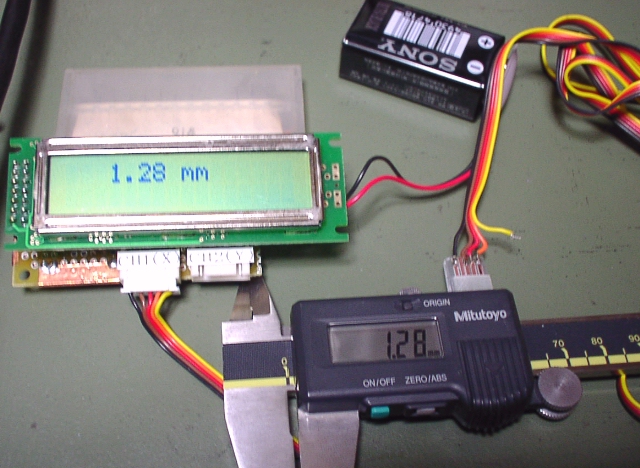

　とくにプログラムを変更せずに無事動作しました。予想通り制御コードは互換性があるようです。

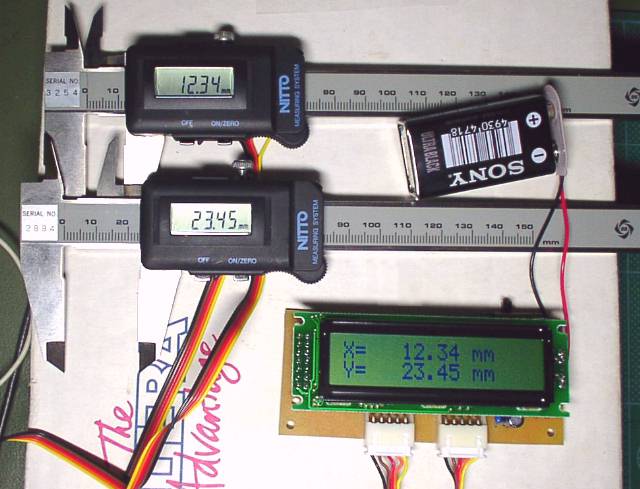

　2軸用ソフト完成(2002.6.8)

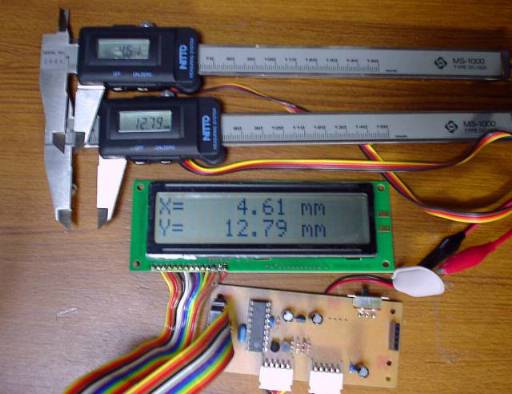

　2軸用のソフトが完成しました。ついでに回路もプリント基板化しました。
　あとはミニフライスに取り付ければ完成ですが今作業場所が手狭で整理中なので
　しばらくおあずけです。

　釦屋さんのリクエストで大型表示器も作ってみました。(6.24)

ご質問等はこちらにお願いします。
